实验室双层平板硫化机结构、特点、说明

双层平板硫化机结构、特点、说明

一、仪器结构（图1）

二、特点说明：

双层平板硫化机右侧为电器控制箱，主体采用成型铸模和精密导柱构成，分上下两层模板的框式结构，承载强度巨大，关模快转慢与排气快转慢可分别调整，动模板快速上升，慢速锁紧，快速下降，运转平稳的功能，产品硫化成型时，油泵电机停止工作，并具有自动压力补偿及油泵停机延时功能。液压系统之油缸采用了油缸复合密闭装置技术，比例压力流量阀控制，电气系统采用PLC可编程人机界面操作，具有手动，自动两种运行模式控制。排气时间，排气次数，加热温度，冷却温度和硫化时间及其压力大小均可任意设定，本机操作方便，先进可靠。

三、电控板说明：

急停键  紧急停止开关

蜂鸣键  程序控制结束时的开模报警器

电源键  电源开关

四、人机界面触摸屏程序控制器说明

    本系统为PLC可编程式触摸屏控制，可设置压力、温度、硫化时间，排气时间，排气次数，可实现程序化模压程控，可动态显示硫化进程，具有操作简便，自动化程度较高的特点。

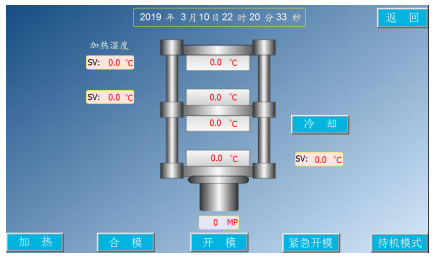

手动模式：选择工作模式，然后点按该模式，若选择手动模式，则表示程序进入了手动的工作状态（见下图）。在本画面加热温度的数值是用户需要设置的，SV：000.0℃为设置键，用户可根据材料的特性逐一设置。点按该粗线框视窗，弹出数字键盘，点选数值再按ENT键确定，就可以设置需要的数值了。接下来点按加热按钮，启动模板加热，这个过程可能需要数十分钟，当所设置的温度达到后，点按合模按钮使压板合拢压制材料。

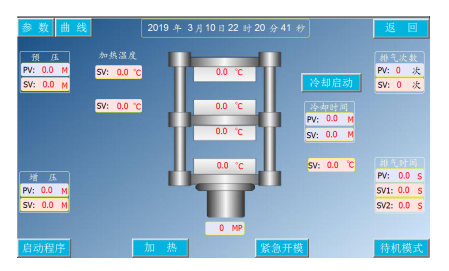

自动模式：若选择自动模式，则表示程序进入了自动模压的工作状态。同手动模式一样，主画面带有粗线框内的数值是用户必须设置的，PV：000.0℃为实际值，SV：000.0℃为设定值，操作者可以根据被压材料的特性设置妥当，方可点按启动程序按钮，然后本机才能将依所设的程序进行自动模压动作。
