实验室小型吹膜机的用途、原理、工艺图

实验室小型吹膜机的用途、原理、工艺图
一、用    途
挤出吹膜是指在一定温度，一定剪切力的作用下使塑胶熔体连续的通过口模被挤出，由压缩空气吹胀，风环冷却和变频牵引而获得的双折塑胶薄膜的工艺过程。本机主要用于检测聚合物材料的吹膜可行性和材料内的胶质状况，以及有色分散物、控制混合物、挤出物的分散性。


二、原    理
吹塑的实质是在挤出的型坯内通过压缩空气吹胀成型的。吹塑成型时基于高聚合物的分子量高，分子间力大而具有的可塑性和成膜性能。在挤出机的前端安装吹塑口模，粘流态的塑胶从螺杆机口模挤出成管坯后被机头底部通入的压缩空气均匀的吹胀成较大的管膜，膨胀的管膜在向上被牵引的过程中，被纵向拉伸并逐渐冷却，经人字板夹平和牵引辊牵引，形成一定折径的塑胶薄膜，最后被收卷绕成双折膜卷。

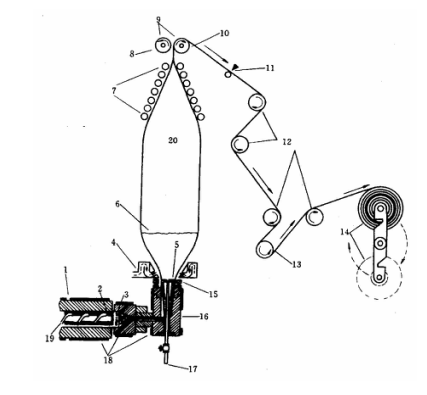

三、吹塑薄膜工艺示意图

1、挤出料筒  2、过滤网  3、多孔板  4、风环  5、芯模

6、冷凝线  7、导辊   8、橡胶夹辊  9、夹送辊  10、不锈钢夹辊（被动）

11、处理棒  12、导辊  13、均衡张紧辊  14、收卷辊  15、模环

16、模头  17、空气入口  18、加热器  19、树脂  20、膜管
